Recuerda que una magnitud es una propiedad que se puede medir. Por ejemplo se puede medir la longitud, el tiempo, la velocidad, etc. Todas ellas son magnitudes.
Una unidad es una cantidad de magnitud que se usa para medir. Por ejemplo un centímetro es una cantidad de longitud, que usamos para medir, es por tanto una unidad. Si queremos medir una longitud, la comparamos con la cantidad de longitud de una unidad y vemos cuantas veces la contiene.
Hay 3 magnitudes eléctricas muy importantes. Estas magnitudes son la tensión, la intensidad y la resistencia.
La tensión es la “fuerza” que empuja las cargas por un circuito. Ponemos fuerza entre comillas porque no es una verdadera fuerza, pero esto nos ayuda a tener una idea intuitiva de lo que significa esa magnitud. La representamos con una V mayúscula. La tensión se define entre dos puntos del circuito.
La unidad es el voltio, que se simboliza con la letra V. no hay que confundir unidades y magnitudes. Aquí tanto la tensión como el voltio tienen el mismo símbolo, la V, pero eso no significa que sean la misma cosa, como no significa que dos personas que se llamen Juan sean la misma persona.
La intensidad indica la cantidad de cargas que se mueve por el circuito. La representamos con la letra I. La tensión se define en un trozo de conductor o en un elemento del circuito.
La unidad de intensidad es el amperio, que se simboliza con la letra A. Un amperio es una unidad bastante grande. Los circuitos que tu hagas rara vez tendrán más de 0.5amperios.
La resistencia es la dificultad que pone un elemento al paso de corriente eléctrica. La representamos con la letra R. Los conductores y los elementos de maniobra tienen muy poca resistencia. Los receptores tienen una resistencia bastante mayor y puede ser muy variada. La unidad de resistencia es el Ohmio y se representa con la letra griega omega,Ω.Un ohmio es una unidad muy pequeña. Lo normal es que los receptores que tú uses tengan decenas de ohmios.

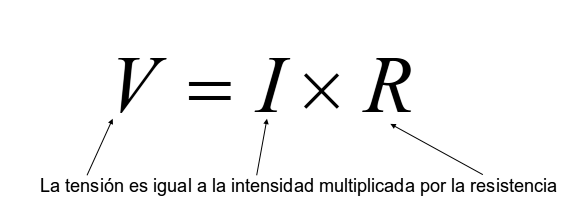

Estas magnitudes están relacionadas mediante la ley de Ohm:
Esta ley dice que la tensión es igual a la intensidad multiplicada por la resistencia.
Si despejamos la intensidad o la resistencia obtenemos otras formas de esta misma ecuación.
|
|
Como consecuencia cualitativa de la ley de Ohm, podemos decir que si aumentamos la tensión a que está sometido un elemento aumenta la intensidad, lo que es intuitivamente comprensible. Si empujamos con más fuerza, se mueven más cargas. Piensa ¿que sucedería a la intensidad si disminuimos la resistencia y mantenemos la tensión? Además de estas consideraciones cualitativas, la ley de Ohm permite hacer cálculos cuantitativos.
